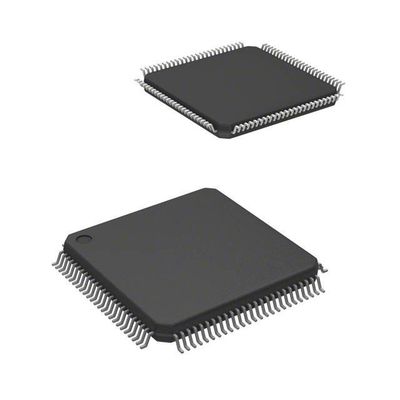

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP
Тип | Описание |
Категория | Интегрированные схемы (IC) |
Встроенные | |
FPGA (Field Programmable Gate Array) (Фельд-программируемый массив ворот) | |
Мфр | Корпорация "Леттис полупроводники" |
Серия | MachXO |
Опаковка | Поднос |
Количество ЛАБ/КЛБ | 32 |
Количество логических элементов/клеток | 256 |
Количество вводов/выводов | 78 |
Напряжение - питание | 1.71V ~ 3.465V |
Тип установки | Поверхностный монтаж |
Операционная температура | 0°C ~ 85°C (TJ) |
Пакет / чемодан | 100-LQFP |
Пакет изделий поставщика | 100-TQFP (14x14) |
Номер базовой продукции | LCMXO256 |
ОсобенностиLCMXO256C-3TN100C
• Неплавный, бесконечно перестраиваемый
• Мгновенное включение - заряжается за микросекунды
• Один чип, не требуется внешняя конфигурационная память
• Отличная безопасность конструкции, никаких бит-потоков для перехвата
• Реконфигурировать логику SRAM в миллисекундах
• SRAM и нелетающая память программируемые через порт JTAG
• Поддерживает программирование фоновой памяти
• Режим сна
• Позволяет снизить статический ток до 100 раз
• Реконфигурация TransFRTM (TFR)
• Обновление логики в поле во время работы системы
• Высокая плотность ввода/вывода в логику
• от 256 до 2280 LUT4
• от 73 до 271 I/O с широкими вариантами пакетов
• Поддержка миграции плотности
• Безоловянные/соответствующие RoHS упаковки
• Встроенная и распределенная память
• До 27,6 Кбит sysMEMTM Embedded Block RAM
• До 7,7 Кбит распределенной оперативной памяти
• Специальная логика управления FIFO
• Гибкий буфер ввода/вывода
• Программируемый буфер sysIOTM поддерживает широкий спектр интерфейсов:
• LVCMOS 3.3/ 2.5/ 1.8/ 1.5/ 1.2
️ • LVTTL
¥ • ПКИ
LVDS, Bus-LVDS, LVPECL, RSDS
• PLL sysCLOCKTM
• До двух аналоговых ПЛЛ на устройство
• Умножение, деление и смещение фаз часов
• Поддержка на уровне системы
• Стандарт IEEE 1149.1 Пограничное сканирование
• Встроенный осциллятор
• Устройства работают с питанием 3,3 В, 2,5 В, 1,8 В или 1,2 В
• Программирование в системе, соответствующее стандарту IEEE 1532
ОписаниеLCMXO256C-3TN100C
MachXO оптимизирован для удовлетворения требований приложений, традиционно рассматриваемых CPLD и низких
FPGAs: логика склеивания, мост автобуса, интерфейс автобуса, управление питанием и логика управления.
объединить лучшие возможности устройств CPLD и FPGA на одном чипе.
Экологические и экспортные классификацииLCMXO256C-3TN100C
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
Статус REACH | REACH Не затрагивается |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
