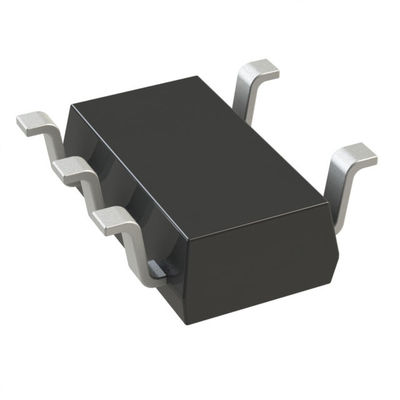

ADA4891-1ARJZ-R7 Усилитель общего назначения 1 схема рельс-рельс SOT-23-5
Тип | Описание |
Категория | Интегрированные схемы (IC) |
Линейный | |
Усилители | |
Инструментация, ОП-амперы, буферные амперы | |
Мфр | Analog Devices Inc. |
Серия | - |
Опаковка | Лента и катушка (TR) |
Режущая лента (КТ) | |
Тип усилителя | Общая цель |
Количество схем | 1 |
Тип выхода | Железнодорожное сообщение |
Уровень гибели | 210 В/μs |
-3 дБ пропускной способности | 240 МГц |
Текущее - Входное уклонение | 2 pA |
Напряжение - входный отвод | 2.5 мВ |
Текущее - поставка | 40,4 мА |
Ток - выход / канал | 125 мА |
Напряжение - протяженность питания (мин) | 2.7 В |
Напряжение - протяженность питания (макс.) | 5.5 В |
Операционная температура | -40°C ~ 125°C |
Тип установки | Поверхностный монтаж |
Пакет / чемодан | SC-74A, SOT-753 |
Пакет изделий поставщика | SOT-23-5 |
Номер базовой продукции | ADA4891 |
ОсобенностиADA4891-1ARJZ-R7
Квалифицирован для автомобильных применений
Высокая скорость и быстрое оседание
Пропускная способность −3 dB: 220 МГц (G = +1)
Скорость сдвига: 170 В/μs
Время оседания до 0,1%: 28 нс
Спецификации видео (G = +2, RL = 150 Ω)
0.1 dB плоскости прибавки: 25 МГц
Дифференциальная ошибка увеличения: 0,05%
Дифференциальная фазовая ошибка: 0,25°
Операция с единым поставкой
Широкий диапазон питания: от 2,7 до 5,5 В
Выходное колебание в пределах 50 мВ от питательных рельсов
Низкое искажение: 79 dBc SFDR при 1 MHz
Линейный выходный ток: 125 мА при -40 дБс
Низкая мощность: 4,4 мА на усилитель
Применение ADA4891-1ARJZ-R7
Автомобильные информационно-развлекательные системы
Автомобильные системы помощи водителю
Изображения
Потребительское видео
Активные фильтры
Коаксиальные кабельные драйверы
Часовые буферы
Фотодиодный предварительный усилитель
Контактный датчик изображения и буферы
Экологические и экспортные классификацииADA4891-1ARJZ-R7
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
Статус REACH | REACH Не затрагивается |
ECCN | EAR99 |
HTSUS | 8542.33.0001 |
