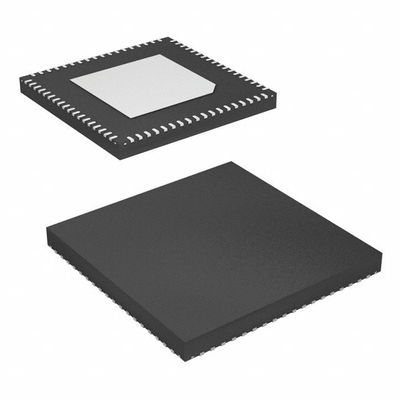

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K интегральный микросхема
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| DSP (процессоры цифрового сигнала) | |
| Производитель | Analog Devices Inc. |
| Серия | SigmaDSP® |
| Опаковка | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Тип | Сигма |
| Интерфейс | I2C, SPI |
| Часовая скорость | 294.912 МГц |
| Нелетающая память | ROM (96kB) |
| Встроенная оперативная память | 320kB |
| Напряжение - В/В | 3.30В |
| Напряжение - ядро | 1.20В |
| Операционная температура | -40 °C ~ 105 °C (TA) |
| Уровень | Автомобильная промышленность |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 72-VFQFN Обнаруженная площадка, CSP |
| Пакет изделий поставщика | 72-LFCSP-VQ (10x10) |
| Номер базовой продукции | ADAU1466 |
ОсобенностиADAU1466WBCPZ300RL
Квалифицирован для автомобильных применений
Полностью программируемый аудио DSP для улучшенной обработки звука
Особенности SigmaStudio, собственного графического программирования
инструмент для разработки индивидуальных потоков сигнала
До 294,912 МГц, 32-битный SigmaDSP-ядро на 1,2 В
До 24 кВт памяти программы
До 80 кВт слов параметровой/данной ОЗУ
До 6144 инструкций SIMD на образец при частоте 48 кГц
До 1600 мс цифровой аудиозадержки на частоте 48 кГц
Аудио В/В и маршрутизация
4 серийных входных порта, 4 серийных выходных порта
48-канальный 32-битный цифровой В/В до скорости выборки 192 кГц
Гибкая конфигурация TDM, I2S, левая и правая обоснована
формат и ПКМ
До 8 стерео ASRC от 1:8 до 7.75соотношение 1:1 и
Динамический диапазон 139 дБ
Вход и выход стерео S/PDIF на частоте 192 кГц
Четыре входных канала микрофона PDM
Многоканальные, байтные адресуемые серийные порты TDM
Часовой осциллятор для генерации мастер-часов из кристалла
ПЛЛ с целыми числами и гибкие генераторы часов
Интегрированный датчик температуры проката
Интерфейсы управления I2C и SPI (как рабские, так и мастерные)
Самостоятельная операция
Самозагрузка из серийной EEPROM
6-канальное 10-битное вспомогательное управление SAR ADC
14 многоцелевых булавок для цифровых элементов управления и выходов
Регулятор на чипе для генерации 1,2 В из питания 3,3 В
72-свинцовый, 10 мм × 10 мм LFCSP пакет с 5,3 мм
открытая подставка
Температурный диапазон: от -40 до +105°C
ПрименениеADAU1466WBCPZ300RL
Автомобильная аудиообработка
Разделы голов
Распределенные усилители
Системы развлечения заднего сиденья
Усилители багажника
Коммерческая и профессиональная обработка звука
Экологические и экспортные классификацииADAU1466WBCPZ300RL
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
