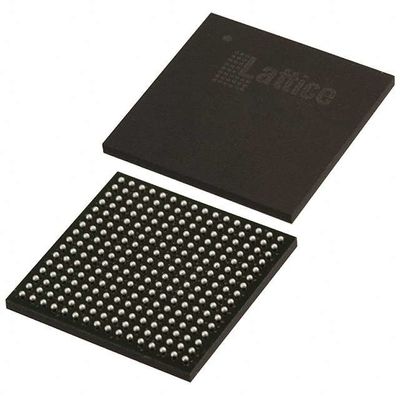

LCMXO2-1200UHC-4FTG256I Field Programmable Gate Array (FPGA) IC 79 65536 1280
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| FPGA (Field Programmable Gate Array) (Фельд-программируемый массив ворот) | |
| Мфр | Корпорация "Леттис полупроводники" |
| Серия | MachXO2 |
| Опаковка | Поднос |
| Количество ЛАБ/КЛБ | 160 |
| Количество логических элементов/клеток | 1280 |
| Общее количество битов оперативной памяти | 75776 |
| Количество вводов/выводов | 206 |
| Напряжение - питание | 2.375V ~ 3.465V |
| Тип установки | Поверхностный монтаж |
| Операционная температура | -40 °C ~ 100 °C (TJ) |
| Пакет / чемодан | 256-LBGA |
| Пакет изделий поставщика | 256-FTBGA (17х17) |
| Номер базовой продукции | LCMXO2-1200 |
ОсобенностиLCMXO2-1200UHC-4FTG256I
Администратор:
• Встроенная пользовательская флэш-память
• До 256 кбит пользовательской флэш-памяти
• 100 000 циклов записи
• Доступность через интерфейсы WISHBONE, SPI, I2C и JTAG
• Может использоваться в качестве PROM-процессора или флэш-памяти
• Предварительно разработанный источник синхронного ввода/вывода
• Регистры DDR в ячейках В/В
• Специальная логика передач
• 7:1 Подключение к I/O дисплея
• Общие DDR, DDRX2, DDRX4
• Специальная память DDR/DDR2/LPDDR с поддержкой DQS
• Высокопроизводительный гибкий буфер ввода/вывода
• Программируемый буфер sysIOTM поддерживает широкий спектр интерфейсов:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ ПКИ
В случае, если вы не можете получить разрешение на использование системы LVDS, вы можете получить разрешение на использование системы LVDS.
¢ SSTL 25/18
HSTL 18
Входный пусковой механизм Шмитта, гистереза до 0,5 В
• I/O поддерживают горячие разъемы
• Дифференциальное окончание на чипе
• Программируемый режим подъема или опускания
• Гибкое часовое управление на чипе
• Восемь основных часов
• До двух краевых часов для высокоскоростных интерфейсов ввода/вывода (только с верхней и нижней сторон)
• До двух аналоговых ПЛЛ на устройство с синтезом на дробной частоте n
¢ Широкий диапазон частот ввода (от 7 до 400 МГц)
• Неплавный, бесконечно перестраиваемый
• Мгновенное включение - заряжается за микросекунды
• Единый чип, безопасное решение
• Программируемый через JTAG, SPI или I2C
• Поддерживает программирование фоновой памяти
• Опциональная двойная загрузка с внешней памятью SPI
• Реконфигурация TransFRTM
• Обновление логики в поле во время работы системы
ПрименениеLCMXO2-1200UHC-4FTG256I
Устройства MachXO2 разработаны на 65-нм нелетающем процессе низкой мощности.Архитектура устройства имеет несколько особенностей, таких как программируемые низкие колебания дифференциальных В/О и возможность отключения банков В/О, на чипе PLL и осцилляторы динамически.
Экологические и экспортные классификацииLCMXO2-1200UHC-4FTG256I
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
