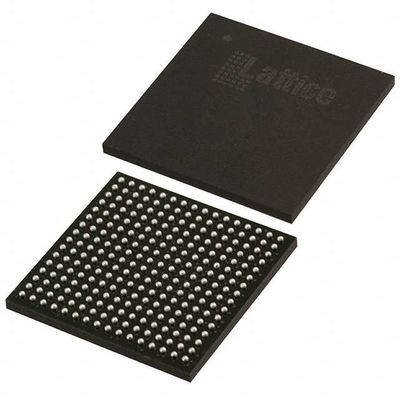

LCMXO2-1200UHC-4FTG256C интегральная схема чип FPGA 206 I/O 256FTBGA
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| FPGA (Field Programmable Gate Array) (Фельд-программируемый массив ворот) | |
| Мфр | Корпорация "Леттис полупроводники" |
| Серия | MachXO2 |
| Опаковка | Поднос |
| Количество ЛАБ/КЛБ | 160 |
| Количество логических элементов/клеток | 1280 |
| Общее количество битов оперативной памяти | 75776 |
| Количество вводов/выводов | 206 |
| Напряжение - питание | 2.375V ~ 3.465V |
| Тип установки | Поверхностный монтаж |
| Операционная температура | 0°C ~ 85°C (TJ) |
| Пакет / чемодан | 256-LBGA |
| Пакет изделий поставщика | 256-FTBGA (17х17) |
| Номер базовой продукции | LCMXO2-1200 |
ОсобенностиLCMXO2-1200UHC-4FTG256C
• Предварительно разработанный источник синхронного ввода/вывода
• Регистры DDR в ячейках В/В
• Специальная логика передач
• 7:1 Подключение к I/O дисплея
• Общие DDR, DDRX2, DDRX4
• Специальная память DDR/DDR2/LPDDR с поддержкой DQS
• Высокопроизводительный гибкий буфер ввода/вывода
• Программируемый буфер sysIOTM поддерживает широкий спектр интерфейсов:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ ПКИ
В случае, если вы не можете получить разрешение на использование системы LVDS, вы можете получить разрешение на использование системы LVDS.
¢ SSTL 25/18
HSTL 18
Входный пусковой механизм Шмитта, гистереза до 0,5 В
• I/O поддерживают горячие разъемы
• Дифференциальное окончание на чипе
• Программируемый режим подъема или опускания
• Гибкое часовое управление на чипе
• Восемь основных часов
• До двух краевых часов для высокоскоростных интерфейсов ввода/вывода (только с верхней и нижней сторон)
• До двух аналоговых ПЛЛ на устройство с синтезом на дробной частоте n
¢ Широкий диапазон частот ввода (от 7 до 400 МГц)
• Неплавный, бесконечно перестраиваемый
• Мгновенное включение - заряжается за микросекунды
• Единый чип, безопасное решение
• Программируемый через JTAG, SPI или I2C
• Поддерживает программирование фоновой памяти
• Опциональная двойная загрузка с внешней памятью SPI
• Реконфигурация TransFRTM
• Обновление логики в поле во время работы системы
• Улучшенная поддержка на системном уровне
• Защищенные на чипе функции: SPI, I2C, таймер/счетчик
• Осиллятор на чипе с точностью 5,5%
• Уникальный TraceID для отслеживания системы
• Режим программирования один раз (OTP)
• Одно питание с расширенным диапазоном действия
• Сканирование границ по стандарту IEEE 1149.1
• Программирование в системе, соответствующее стандарту IEEE 1532
• Широкий выбор пакетов услуг
• варианты пакетов TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Пакетные варианты с небольшим объемом
Маленький, 2,5 мм х 2,5 мм.
• Поддержка миграции плотности
• Продвинутая безгалогенная упаковка
ПрименениеLCMXO2-1200UHC-4FTG256C
Семейство MachXO2 сверхнизкомощных, мгновенно включенных, нелетающих ПЛД имеет шесть устройств с плотностью от 256 до 6864 таблиц поиска (LUT).
Экологические и экспортные классификацииLCMXO2-1200UHC-4FTG256C
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
