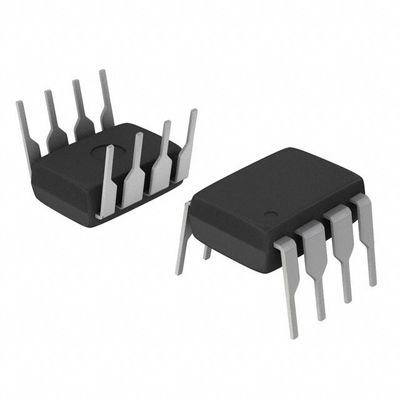

HCPL-2611-020E Оптоизолятор логического вывода 10MBd Schottky Clamped 5000Vrms 15 кВ/μs
| Тип | Описание |
| Категория | Изоляторы |
| Оптоизоляторы | |
| Оптоизоляторы логического вывода | |
| Производитель | Broadcom Limited |
| Серия | - |
| Опаковка | Трубка |
| Статус части | Активный |
| Количество каналов | 1 |
| Входы - Страна 1/Страна 2 | 1/0 |
| Напряжение - изоляция | 5000 Врм |
| Временный иммунитет общего режима (мин) | 15 кВ/μs |
| Тип ввода | DC |
| Тип выхода | Открытый коллектор, Шотки зажатый |
| Ток - выход / канал | 50 мА |
| Коэффициент данных | 10 МБд |
| Задержка распространения tpLH / tpHL (макс.) | 100 нс, 100 нс |
| Время подъема / падения (тип) | 24 нс, 10 нс |
| Напряжение - вперед (Vf) (тип) | 1.5В |
| Ток - постоянный (если) (макс.) | 20 мА |
| Напряжение - питание | 4.5V ~ 5.5V |
| Операционная температура | -40°C ~ 85°C |
| Тип установки | Через дыру |
| Пакет / чемодан | 8-DIP (0,300", 7,62 мм) |
| Пакет изделий поставщика | 8-DIP |
| Номер базовой продукции | HCPL-2611 |
ОсобенностиHCPL-2611-020E
* 15 кВ/μs минимальное отклонение общего режима (CMR) при
VCM= 1 кВ для HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* Высокая скорость: 10 МБд
* Совместимость LSTTL/TTL
* Мощность низкого входного тока: 5 мА
* Гарантированная производительность переменного тока и постоянного тока при промышленной температуре: от 40°C до +85°C
* Доступно в 8-прикосновных DIP, SOIC-8, широкофюзеляжных пакетах
* Стробируемый выход (только одноканальные продукты)
* Одобрение по безопасности
Узнанный UL 3750 Vrms в течение 1 минуты и
5000 Vrms в течение 1 минуты на UL1577 CSA, одобренный
(5000 Vrms/1 Минута для HCNW137/26X1
и вариант 020 [6N137, HCPL-2601/11/30/31,
только продукты HCPL-4661])
Одобрение IEC/EN/DIN EN 60747-5-5 с:
* VIORM = 567 Vpeak для варианта 06xx 060
* VIORM = 630 Vpeak для 6N137/26xx Вариант 060
* VIORM = 1414 Vпик для HCNW137/26x1
* MIL-PRF-38534 герметическая версия доступна
* (HCPL-56xx/66xx)
ПрименениеHCPL-2611-020E
* Изолированный приемник линии
* Интерфейсы компьютера и периферийных устройств
* Интерфейсы микропроцессорных систем
* Цифровая изоляция для конверсии A/D, D/A
* переключение питания
* Изоляция ввода/вывода прибора
* Устранение заземления
* Замена импульсного трансформатора
* Изоляция транзисторов мощности в двигателях
* Изоляция высокоскоростных логических систем
Экологические и экспортные классификацииHCPL-2611-020E
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
