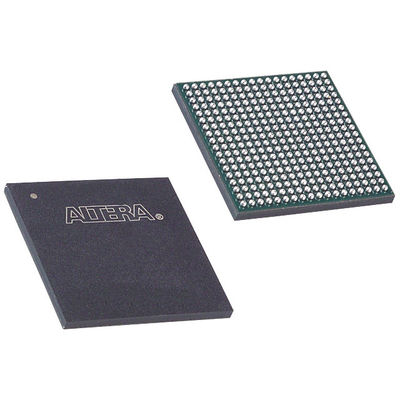

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 Макросели 1700
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| CPLD (сложные программируемые логические устройства) | |
| Производитель | Информационные данные |
| Серия | MAX® V |
| Опаковка | Поднос |
| Программируемый тип | В программируемой системе |
| Время задержки tpd(1) Макс | 7 нс |
| Напряжение питания - внутреннее | 1.71V ~ 1.89V |
| Количество логических элементов/блоков | 2210 |
| Количество макроклеток | 1700 |
| Количество вводов/выводов | 271 |
| Операционная температура | 0°C ~ 85°C (TJ) |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 324-LBGA |
| Пакет изделий поставщика | 324-FBGA (19x19) |
| Номер базовой продукции | 5M2210Z |
Особенности5M2210ZF324C5N
■ Архитектура CPLD с низкими затратами, низкой энергоемкостью и неплавным состоянием
■ Время настройки мгновенного включения (0,5 мс или менее)
■ Поток в режиме ожидания до 25 мкА и быстрая отключение/перезагрузка
■ Быстрая задержка распространения и время до выхода
■ Внутренний осциллятор
■ Эмулированная выходная поддержка RSDS со скоростью передачи данных до 200 Мбит/с
■ Эмулированная поддержка выхода LVDS со скоростью передачи данных до 304 Мбит/с
■ Четыре глобальных часа с двумя часами, доступными на блок логического массива (LAB)
■ Блок пользовательской флэш-памяти до 8 Кбит для нелетающего хранилища с циклами чтения/записи до 1000
■ Единое 18-вольтное внешнее питание для ядра устройства
■ Интерфейс ввода/вывода MultiVolt, поддерживающий логические уровни 3,3-V, 2,5-V, 1,8-V, 1,5-V и 1,2-V
■ Автобусная архитектура, включающая программируемую скорость спуска, прочность привода, автобусную стойку и программируемые резисторы подъема
■ Смитские пусковые установки, обеспечивающие допустимость шума (программируемый на один штифт)
Применение5M2210ZF324C5N
■ Вводные/выводящие устройства полностью соответствуют спецификации PCI-SIGD PCI Local Bus, пересмотр 2.2 для работы на 3,3-В
■ Совместимость с горячей розеткой
■ Встроенная схема JTAG BST, совместимая с IEEE Std.1149.1-1990
Экологические и экспортные классификации5M2210ZF324C5N
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям RoHS |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
