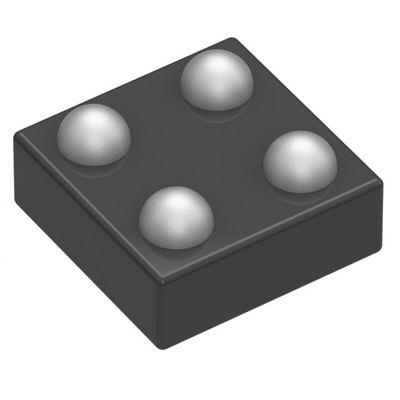

ADP191ACBZ-R7 переключатель питания/драйвер 1:1 P-канал 500mA 4-WLCSP (0.76x0.76)
Тип | Описание |
Категория | Интегрированные схемы (IC) |
Управление энергией (PMIC) | |
Коммутаторы распределения энергии, драйверы нагрузки | |
Мфр | Analog Devices Inc. |
Серия | - |
Опаковка | Лента и катушка (TR) |
Режущая лента (КТ) | |
Тип переключателя | Общая цель |
Количество выходов | 1 |
Соотношение - Вход:Выход | 1:01 |
Конфигурация вывода | Высокая сторона |
Тип выхода | П-канал |
Интерфейс | Включение/выключение |
напряжение - нагрузка | 1.1V ~ 3.6V |
Напряжение - питание (Vcc/Vdd) | Не требуется |
Ток - выход (макс.) | 500 мА |
Rds включен (тип) | 80 мОм |
Тип ввода | Неинвертирующие |
Особенности | Выпуск нагрузки, скорость наклона контролируется |
Защита от ошибок | - |
Операционная температура | -40°C ~ 125°C (TJ) |
Тип установки | Поверхностный монтаж |
Пакет изделий поставщика | 4-WLCSP (0,76x0,76) |
Пакет / чемодан | 4-WFBGA, WLCSP |
Номер базовой продукции | ADP191 |
Особенности ADP191ACBZ-R7
Низкий RDSON 105 mΩ при 1,8 В
Внутренний выходный разрядный резистор (ADP191)
Ограничение ставки убийства при включении (ADP191)
Диапазон низкой входной напряженности: от 1,1 до 3,6 В
500 мА непрерывного рабочего тока
Встроенный переключатель уровня для логики управления, который может работать
по логике 1,2 В
Низкий наземный ток 2 мА (максимальный)
Ультранизкий ток отключения: <1 μA
Ультрамаленький 0,8 мм × 0,8 мм, 4-куполный, 0,4 мм проем WLCSP
ПрименениеADP191ACBZ-R7
Микропроцессорные системы Администратор:
Мобильные телефоны
Цифровые камеры и аудиоустройства
Переносное и батарейное оборудование
Экологические и экспортные классификацииADP191ACBZ-R7
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 1 (неограниченный) |
Статус REACH | REACH Не затрагивается |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
