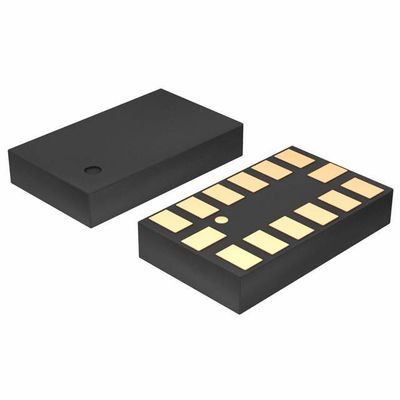

ADXL345 Ускоритель оси X, Y, Z ±2g, 4g, 8g, 16g 0,05Hz ~ 1,6kHz 14-LGA (3x5)
| Тип | Описание |
| Категория | Датчики, преобразователи |
| Датчики движения | |
| Ускорители | |
| Производитель | Analog Devices Inc. |
| Серия | - |
| Опаковка | Поднос |
| Тип | Цифровые |
| Ось | X, Y, Z |
| Диапазон ускорения | ±2g, 4g, 8g, 16g |
| Чувствительность (LSB/g) | 256 (± 2 г) ~ 32 (± 16 г) |
| Чувствительность (mV/g) | - |
| Пропускная способность | 00,05 Гц ~ 1,6 кГц |
| Тип выхода | I2C, SPI |
| Напряжение - питание | 2В ~ 3,6В |
| Особенности | Регулируемая пропускная способность |
| Операционная температура | -55°C ~ 105°C |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 14-VFLGA |
| Пакет изделий поставщика | 14-LGA (3х5) |
| Номер базовой продукции | ADXL345 |
ОсобенностиADXL345
Ультранизкая мощность: до 23 μA в режиме измерения и
0.1 μA в режиме ожидания при VS = 2,5 V (типичный)
Потребление энергии автоматически скалируется с помощью полосы пропускания
Резолюция, выбираемая пользователем, от 10 до 13 бит
Коэффициент шкалы 4 мг/LSB во всех диапазонах g
32-образный FIFO минимизирует нагрузку хост-процессора
Однократное нажатие, двойное нажатие и обнаружение свободного падения
Мониторинг деятельности/бездействия
Диапазон напряжения питания: от 2,0 до 3,6 В
Диапазон напряжения ввода/вывода: 1,7 V до VS
цифровые интерфейсы SPI (3- и 4-проводной) и I2C
Гибкие режимы прерывания, которые могут быть отображены на любой пин прерывания
Диапазоны измерений, подбираемые с помощью последовательной команды
Пропускная способность подбираемая по последовательной команде
10, 000 g выживаемость от шока
Без Pb/соответствует требованиям RoHS
Маленький и тонкий: 3 мм × 5 мм × 1 мм упаковка LGA
Улучшенные характеристики продукта
Поддерживает оборонные и аэрокосмические приложения (стандарт AQEC)
Расширенный диапазон промышленных температур (от -55°C до +105°C)
Базовая оценка контролируемого производства
Одно место сборки/испытания
Одно место производства
Улучшенное уведомление об изменении продукта
Квалификационные данные доступны по запросу
Применение ADXL345
Промышленное оборудование
Аэрокосмическое оборудование
Экологические и экспортные классификацииADXL345
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
