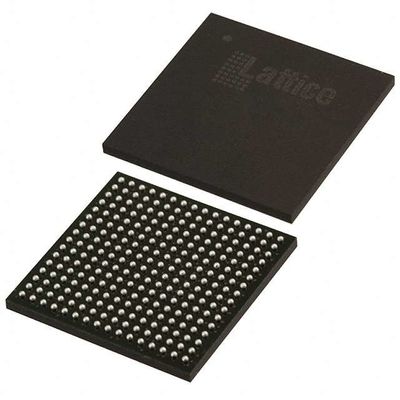

LCMXO2-4000HC-4FTG256C Полевое программируемое устройство FPGA IC 206 94208 4320 256-LBGA
Тип | Описание |
Категория | Интегрированные схемы (IC) |
Встроенные | |
FPGA (Field Programmable Gate Array) (Фельд-программируемый массив ворот) | |
Мфр | Корпорация "Леттис полупроводники" |
Серия | MachXO2 |
Опаковка | Поднос |
Количество ЛАБ/КЛБ | 540 |
Количество логических элементов/клеток | 4320 |
Общее количество битов оперативной памяти | 94208 |
Количество вводов/выводов | 206 |
Напряжение - питание | 2.375V ~ 3.465V |
Тип установки | Поверхностный монтаж |
Операционная температура | 0°C ~ 85°C (TJ) |
Пакет / чемодан | 256-LBGA |
Пакет изделий поставщика | 256-FTBGA (17х17) |
Номер базовой продукции | LCMXO2-4000 |
ОсобенностиLCMXO2-4000HC-4FTG256C
• I/O поддерживают горячие разъемы
• Дифференциальное окончание на чипе
• Программируемый режим подъема или опускания
• Гибкое часовое управление на чипе
• Восемь основных часов
• До двух краевых часов для высокоскоростных интерфейсов ввода/вывода (только с верхней и нижней сторон)
• До двух аналоговых ПЛЛ на устройство с синтезом на дробной частоте n
¢ Широкий диапазон частот ввода (от 7 до 400 МГц)
• Неплавный, бесконечно перестраиваемый
• Мгновенное включение - заряжается за микросекунды
• Единый чип, безопасное решение
• Программируемый через JTAG, SPI или I2C
• Поддерживает программирование фоновой памяти
• Опциональная двойная загрузка с внешней памятью SPI
• Реконфигурация TransFRTM
• Обновление логики в поле во время работы системы
• Улучшенная поддержка на системном уровне
• Защищенные на чипе функции: SPI, I2C, таймер/счетчик
• Осиллятор на чипе с точностью 5,5%
• Уникальный TraceID для отслеживания системы
• Режим программирования один раз (OTP)
• Одно питание с расширенным диапазоном действия
• Сканирование границ по стандарту IEEE 1149.1
• Программирование в системе, соответствующее стандарту IEEE 1532
• Широкий выбор пакетов услуг
• варианты пакетов TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Пакетные варианты с небольшим объемом
Маленький, 2,5 мм х 2,5 мм.
• Поддержка миграции плотности
• Продвинутая безгалогенная упаковка
ОписаниеLCMXO2-4000HC-4FTG256C
Lattice предоставляет различные инструменты проектирования, которые позволяют эффективно реализовывать сложные проекты с использованием семейства устройств MachXO2.
Популярные инструменты логического синтеза обеспечивают поддержку библиотеки синтеза для MachXO2.
вывод вместе с пользовательскими предпочтениями и ограничениями для размещения и маршрутизации конструкции в устройстве MachXO2.
Экологические и экспортные классификацииLCMXO2-4000HC-4FTG256C
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям ROHS3 |
Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
Статус REACH | REACH Не затрагивается |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
