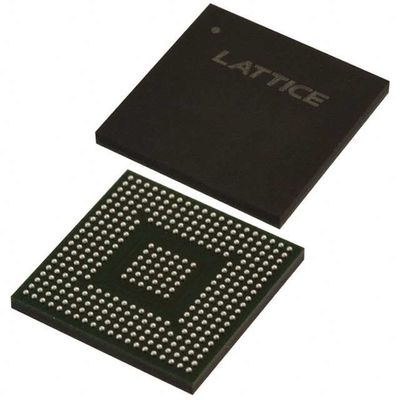

LCMXO2-4000HC-4BG332C Полевое программируемое устройство IC 274 94208 4320 332-FBGA
| Тип | Описание |
| Категория | Интегрированные схемы (IC) |
| Встроенные | |
| FPGA (Field Programmable Gate Array) (Фельд-программируемый массив ворот) | |
| Мфр | Корпорация "Леттис полупроводники" |
| Серия | MachXO2 |
| Опаковка | Поднос |
| Количество ЛАБ/КЛБ | 540 |
| Количество логических элементов/клеток | 4320 |
| Общее количество битов оперативной памяти | 94208 |
| Количество вводов/выводов | 274 |
| Напряжение - питание | 2.375V ~ 3.465V |
| Тип установки | Поверхностный монтаж |
| Операционная температура | 0°C ~ 85°C (TJ) |
| Пакет / чемодан | 332-FBGA |
| Пакет изделий поставщика | 332-CABGA (17х17) |
| Номер базовой продукции | LCMXO2-4000 |
ОсобенностиLCMXO2-4000HC-4BG332C
• Встроенная и распределенная память
• Встроенная блочная оперативная память sysMEMTM до 240 кбит
• До 54 кбит Распределенная оперативная память
• Специальная логика управления FIFO
• Встроенная пользовательская флэш-память
• До 256 кбит пользовательской флэш-памяти
• 100 000 циклов записи
• Доступность через интерфейсы WISHBONE, SPI, I2C и JTAG
• Может использоваться в качестве PROM-процессора или флэш-памяти
• Предварительно разработанный источник синхронного ввода/вывода
• Регистры DDR в ячейках В/В
• Специальная логика передач
• 7:1 Подключение к I/O дисплея
• Общие DDR, DDRX2, DDRX4
• Специальная память DDR/DDR2/LPDDR с поддержкой DQS
• Высокопроизводительный гибкий буфер ввода/вывода
• Программируемый буфер sysIOTM поддерживает широкий спектр интерфейсов:
LVCMOS 3.3/2.5/1.8/1.5/1.2
¢ LVTTL
¢ ПКИ
В случае, если вы не можете получить разрешение на использование системы LVDS, вы можете получить разрешение на использование системы LVDS.
¢ SSTL 25/18
HSTL 18
Входный пусковой механизм Шмитта, гистереза до 0,5 В
• I/O поддерживают горячие разъемы
• Дифференциальное окончание на чипе
• Программируемый режим подъема или опускания
ОписаниеLCMXO2-4000HC-4BG332C
Lattice предоставляет множество предварительно разработанных модулей IP (интеллектуальная собственность) LatticeCORETM, в том числе ряд
С помощью этих конфигурируемых программных продуктов
Основные IP-ядра в качестве стандартизированных блоков, пользователи могут свободно концентрироваться на уникальных аспектах их дизайна, увеличивая их производительность.
Экологические и экспортные классификацииLCMXO2-4000HC-4BG332C
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
