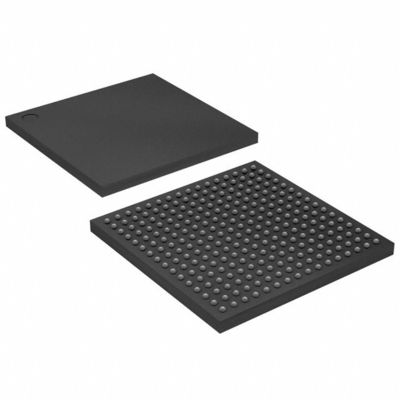

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1,71V ~ 1,89V В/С 159
Тип | Описание |
Категория | Интегрированные схемы (IC) |
Встроенные | |
CPLD (сложные программируемые логические устройства) | |
Производитель | Информационные данные |
Серия | MAX® V |
Опаковка | Поднос |
Программируемый тип | В программируемой системе |
Время задержки tpd(1) Макс | 9 нс |
Напряжение питания - внутреннее | 1.71V ~ 1.89V |
Количество логических элементов/блоков | 570 |
Количество макроклеток | 440 |
Количество вводов/выводов | 159 |
Операционная температура | 0°C ~ 85°C (TJ) |
Тип установки | Поверхностный монтаж |
Пакет / чемодан | 256-LBGA |
Пакет изделий поставщика | 256-FBGA (17х17) |
Номер базовой продукции | 5M570Z |
Функции5M570ZF256C5N
Устройства MAX V содержат двумерную архитектуру на основе рядов и столбцов для
Рекомендуемая логика. Взаимосоединения рядов и столбцов обеспечивают взаимосвязь сигналов
между блоками логического массива (LAB).
Каждый LAB в логическом массиве содержит 10 логических элементов (LE).
ЛАБ группируются в две группы:
Интерконнекция MultiTrack обеспечивает быстрый
Быстрое маршрутизация между ЛЭ обеспечивает:
минимальное время задержки для дополнительных уровней логики по сравнению с глобально маршрутизированной взаимосвязью
структуры.
Элементы ввода/вывода (IOE), расположенные после строк и столбцов LAB вокруг
Каждый IOE содержит двунаправленный
Буфер ввода/вывода с несколькими расширенными функциями.
и различные одноконтурные стандарты, такие как 33-МГц, 32-битный PCITM и LVTTL.
Экологические и экспортные классификации5M570ZF256C5N
АТРИБУТ | Описание |
Статус RoHS | Соответствует требованиям RoHS |
Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
Статус REACH | REACH Не затрагивается |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
