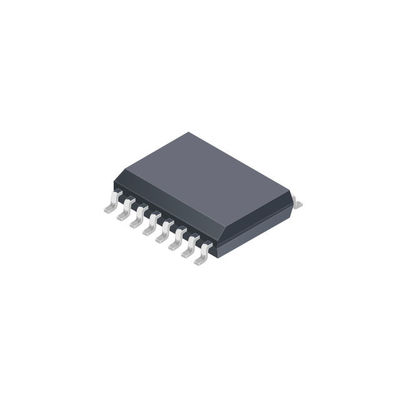

ACS733KLATR-40AB-T Датчик тока 40A 1 канал Дифференциальный эффект Холла Двунаправленный
| Тип | Описание |
| Категория | Датчики, преобразователи |
| Датчики тока | |
| Мфр | Allegro MicroSystems |
| Серия | - |
| Опаковка | Лента и катушка (TR) |
| Режущая лента (КТ) | |
| Для измерения | AC/DC |
| Тип датчика | Эффект Холла, дифференциальный |
| Текущее - Ощущение | 40А |
| Количество каналов | 1 |
| Выпуск | Рациометрический, напряжение |
| Чувствительность | 33 мВ/А |
| Частота | 1 МГц |
| Линейность | ± 0,5% |
| Точность | ±1,7% |
| Напряжение - питание | 3.14V ~ 3.46V |
| Время ответа | 200 нс |
| Ток - подача (макс.) | 35 мА |
| Операционная температура | -40°C ~ 125°C |
| Уровень | Автомобильная промышленность |
| Квалификация | AEC-Q100 |
| Поляризация | Двухнаправленный |
| Тип установки | Поверхностный монтаж |
| Пакет / чемодан | 16-SOIC (0,295", 7,50 мм в ширину) |
| Пакет изделий поставщика | 16-SOIC |
| Номер базовой продукции | ACS733 |
Особенности ACS733KLATR-40AB-T
• Автомобильная квалификация AEC-Q100
• Высокая пропускная способность, аналоговый выход 1 MHz
• Дифференциальное обнаружение Холла отвергает поля общего режима
• высокоизоляционный SOIC16 широкий корпус пакет обеспечивает гальваническую изоляцию для высоковольтных приложений
• Интегрированный щит практически исключает емкостное соединение от тока проводника к штампу, значительно подавляя выходный шум из-за высоких транзиторов dv/dt
• Лучшая в отрасли производительность шума с значительно улучшенной пропускной способностью благодаря разработке собственного усилителя и фильтра
• сертифицирован UL60950-1 (издание 2)
□ Диэлектрическая прочность напряжение = 3,6 кВРМС
□ Основное изоляционное рабочее напряжение = 616 VRMS
• Быстрое и внешне настраиваемое обнаружение неисправностей сверхтока
• 1 мΩ сопротивление первичного проводника для низкой потери мощности и высокой способности выдерживать всплеск тока
• Возможности для работы с одним источником питания 3,3 В и 5 В
• Выходное напряжение пропорционально переменному и постоянному току
• Производственная чувствительность и тихий выходный напряжение для повышения точности
• Почти нулевой магнитный истерез
• Рациометрический выход от питающего напряжения
ПрименениеACS733KLATR-40AB-T
ACS732 и ACS733 представляют собой новое поколение высокополосных датчиков тока от AllegroTM.и точное решение для измерения высокочастотных токов в преобразователях постоянного тока/ постоянного тока и других приложениях переключения мощностиACS732 и ACS733 предлагают высокую изоляцию, высокую пропускную способность, обнаружение тока на основе эффекта Холла с пользовательски конфигурируемым обнаружением ошибок.
Эти характеристики делают их идеально подходящими для замены трансформаторов высокой частоты и трансформаторов тока в приложениях, работающих на высоких напряжениях.
Экологические и экспортные классификацииACS733KLATR-40AB-T
| АТРИБУТ | Описание |
| Статус RoHS | Соответствует требованиям ROHS3 |
| Уровень чувствительности к влаге (MSL) | 3 (168 часов) |
| Статус REACH | REACH Не затрагивается |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
